Diferentes tipos estándar manguera hidráulica de alta presión con especificaciones especiales

Podemos suministrar la manguera hidráulica de alta presión estándar incluyendo la manguera de alta presión EN 853 1SN, 2SN, 4SP, 4SH, SAE 100R13 y R15.

Se utilizan como mangueras flexibles en los sistemas hidráulicos de máquinas y mecanismos para el transporte de emulsiones de aceite mineral e hidráulico, fueloil y agua-aceite. Las mangueras hidráulicas de alta presión también se utilizan en la tala, la construcción de carreteras, la agricultura, la minería y las industrias de petróleo y gas.

EN 853 1SN manguera de goma hidráulica de alta presión

Construcción

  • Tubo: Compuestos de caucho sintético de alta calidad.
  • Refuerzo: Alambre de acero de alta tracción de una trenza.
  • Cubierta: Caucho sintético resistente a la abrasión y a la intemperie.
  • Temperatura: -40 °C a + 100 °C (-40 °F a + 212 °F).
Un dibujo de manguera hidráulica de alta presión EN 853 1SN con alambre de acero de alta tracción de una sola trenza.

HPH-01: Dibujo de manguera hidráulica de alta presión EN 853 1SN.

Una EN 853 1SN mangueras hidráulicas muestra la estructura de la sección.

HPH-02: Manguera hidráulica de alta presión EN 853 1SN con refuerzo de alambre de acero de alta tracción de una sola trenza.

Tabla 1: Especificación técnica de la manguera de goma hidráulica reforzada con alambre de acero EN 853 1ST/1SN
Artículo Tamaño Tamaño SAE ¡I! D! ¡Reinforcement W! D! ¡O! D! Máx. ¡W! P! Prueba de presión P.P. ¡Min! ¡B! P! ¡Min! ¡B! R! Peso
A EN
Mm Pulgadas Tablero Min Máx. Min Máx. Min Máx. Máx. MPa Psi MPa Psi MPa Psi Mm Kg/m
EN8531S-01 5 3/16 -3 4,6 5,4 9,0 10,0 11,9 13,5 12,5 25 3625 50 7250 100 14500 90 0,20
EN8531S-02 6,3 1/4 -4 6,2 7,0 10,6 11,6 15,1 16,7 14,1 22,5 3260 45 6525 90 13050 100 0,25
EN8531S-03 8 5/16 -5 7,7 8,5 12,1 13,3 16,7 18,3 15,7 21,5 3120 43 6235 85 12325 115 0,31
EN8531S-04 10 3/8 -6 9,3 10,1 14,5 15,7 19,0 20,6 18,1 18 2610 36 5220 72 10440 130 0,36
EN8531S-05 12,5 1/2 -8 12,3 13,5 17,5 19,1 22,2 23,8 21,4 16 2320 32 4640 64 9280 180 0,45
EN8531S-06 16 5/8 -10 15,5 16,7 20,6 22,2 25,4 27,0 24,5 13 1885 26 3770 52 7540 200 0,52
EN8531S-07 19 3/4 -12 18,6 19,8 24,6 26,2 29,4 31,0 28,5 10,5 1520 21 3045 42 6090 240 0,65
EN8531S-08 25 1 -16 25,0 26,4 32,5 34,1 37,1 39,1 36,6 8,8 1280 17,5 2540 35 5075 300 0,91
EN8531S-09 31,5 1-1/4 -20 31,4 33,0 39,3 41,7 44,4 47,6 44,8 6,3 910 15 2175 25 3625 420 1,30
EN8531S-10 38 1-1/2 -24 37,7 39,3 45,6 48,0 50,8 54,0 52,1 5 725 10 1450 20 2900 500 1,70
EN8531S-11 51 2 -32 50,4 52,0 58,7 61,7 65,1 68,3 65,5 4 580 8 1160 16 2320 630 2,00

EN 853 2SN manguera de goma hidráulica de alta presión

Construcción

  • Tubo: Compuestos de caucho sintético de alta calidad.
  • Refuerzo: Dos trenzas de alta tracción de alambres de acero.
  • Cubierta: Caucho sintético resistente a la abrasión y a la intemperie.
  • Temperatura: -40 °C a + 100 °C (-40 °F a + 212 °F).

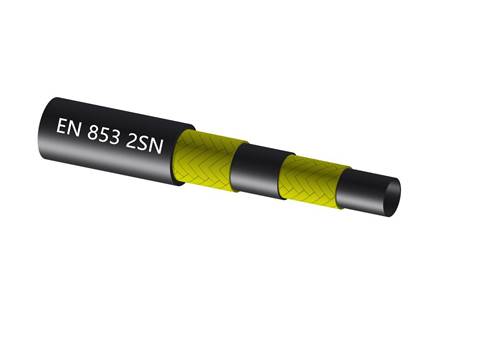

Un dibujo de manguera hidráulica de alta presión EN 853 2SN con cables de acero de alta tracción de dos trenzas.

HPH-03: Dibujo de manguera hidráulica de alta presión EN 853 2SN.

Una vista lateral de la manguera hidráulica EN 853 2SN y podemos ver las especificaciones en la superficie y la estructura de la sección.

HPH-04: La manguera hidráulica de alta presión EN 853 2SN tiene cables de acero de alta tracción de dos trenzas.

Tabla 2: Especificación técnica de manguera de goma hidráulica reforzada con alambre de acero EN 853 2ST/2SN
Artículo Tamaño Tamaño SAE ¡I! D! ¡Reinforcement W! D! ¡O! D! Máx. ¡W! P! Prueba de presión P.P. ¡Min! ¡B! P! ¡Min! ¡B! R! Peso
A EN
Mm Pulgadas Tablero Min Máx. Min Máx. Min Máx. Máx. MPa Psi MPa Psi MPa Psi Mm Kg/m
EN8532S-01 5 3/16 -3 4,6 5,4 10,6 11,6 15,1 16,7 14,1 41,5 6020 83 12035 165 23925 90 0,32
EN8532S-02 6,3 1/4 -4 6,2 7,0 12,1 13,3 16,7 18,3 15,7 40 5800 80 11600 160 23200 100 0,36
EN8532S-03 8 5/16 -5 7,7 8,5 13,7 14,9 18,3 19,9 17,3 35 5075 70 10150 140 20300 115 0,45
EN8532S-04 10 3/8 -6 9,3 10,1 16,1 17,3 20,6 22,2 19,7 33 4785 66 9570 132 19140 130 0,54
EN8532S-05 12,5 1/2 -8 12,3 13,5 19,0 20,6 23,8 25,4 23,0 27,5 3990 55 7975 110 15950 180 0,68
EN8532S-06 16 5/8 -10 15,5 16,7 22,2 23,8 27,0 28,6 26,2 25 3625 50 7250 100 14500 200 0,80
EN8532S-07 19 3/4 -12 18,6 19,8 26,2 27,8 31,0 32,6 30,1 21,5 3120 43 6235 85 12325 240 0,94
EN8532S-08 25 1 -16 25,0 26,4 34,1 35,7 38,5 40,9 38,9 16,5 2390 32,5 4710 65 9425 300 1,35
EN8532S-09 31,5 1-1/4 -20 31,4 33,0 43,3 45,7 49,2 52,4 49,5 12,5 1810 25 3625 50 7250 420 2,15
EN8532S-10 38 1-1/2 -24 37,7 39,3 49,6 52,0 55,6 58,8 55,9 9 1305 18 2310 36 5220 500 2,65
EN8532S-11 51 2 -32 50,4 52,0 62,3 64,7 68,2 71,4 68,6 8 1160 16 2320 32 4640 630 3,42

EN 856 4SH manguera de goma hidráulica de alta presión

Construcción

  • Tubo: Compuestos de caucho sintético de alta calidad.
  • Refuerzo: Cables de acero de alta tracción en cuatro espirales.
  • Cubierta: Caucho sintético resistente a la abrasión y a la intemperie.
  • Temperatura: -40 °C a + 100 °C (-40 °F a + 212 °F).

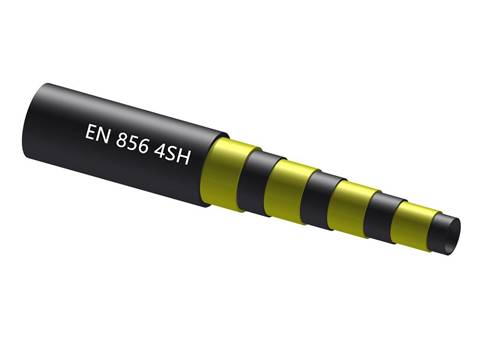

Un dibujo de manguera hidráulica EN 856 4SH con alambres de acero de alta tracción en cuatro espirales.

HPH-05: Dibujo de manguera hidráulica de alta presión EN 856 4SH.

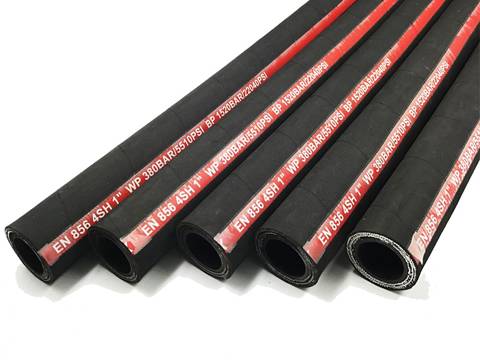

Cinco piezas de manguera hidráulica EN 856 4SH sobre el fondo blanco.

HPH-06: Manguera hidráulica de alta presión EN 856 4SH con alambre de acero de alta tracción en cuatro espirales.

Tabla 3: Especificación técnica de la manguera de goma hidráulica espiral de alambre de acero EN 856 4SH
Artículo Tamaño Tamaño SAE ¡I! D! ¡Reinforcement W! D! ¡O! D! ¡Max! W! P! Prueba de presión P.P. ¡Min! B! P! ¡Min! B! R! Peso
Mm Pulgadas Tablero Min Máx. Min Máx. Min Máx. MPa Psi MPa Psi MPa Psi Mm Kg/m
EN8564S-01 19 3/4 -12 18,6 19,8 27,6 29,2 31,4 33,0 42 6090 87 12180 168 24360 280 1,70
EN8564S-02 25 1 -16 25,0 26,4 34,4 36,0 37,5 39,9 38 5510 76 11020 152 22040 340 2,50
EN8564S-03 31,5 1-1/4 -20 31,4 33,0 40,9 42,9 43,9 47,1 32,5 4710 65 9425 130 18850 460 3,00
EN8564S-04 38 1-1/2 -24 37,7 39,3 49,8 49,8 51,9 55,1 29 4205 58 8410 116 16820 560 3,60
EN8564S-05 51 2 -32 50,4 52,0 64,2 64,2 66,5 69,7 25 3625 50 7250 100 14500 700 5,00

EN 856 4SP manguera de goma hidráulica de alta presión

Construcción

  • Tubo: Compuestos de caucho sintético de alta calidad.
  • Refuerzo: Cables de acero de alta tracción en cuatro espirales.
  • Cubierta: Caucho sintético resistente a la abrasión y a la intemperie.
  • Temperatura: -40 °C a + 100 °C (-40 °F a + 212 °F).
Un dibujo de manguera hidráulica de alta presión EN 856 4SP con cuatro espirales de alambres de acero de alta tracción.

HPH-07: Dibujo de manguera hidráulica de alta presión EN 856 4SP.

Tres mangueras hidráulicas EN 856 4SP y podemos ver la estructura de la sección claramente.

HPH-08: EN 856 4SP manguera hidráulica de alta presión.

Tabla 4: Especificación técnica de manguera de goma hidráulica en espiral de alambre de acero EN 856 4SP
Artículo Tamaño Tamaño SAE ¡I! D! ¡Reinforcement W! D! ¡O! D! ¡Max! W! P! Prueba de presión P.P. ¡Min! B! P! ¡Min! B! R! Peso
Mm Pulgadas Tablero Min Máx. Min Máx. Min Máx. MPa Psi MPa Psi MPa Psi Mm Kg/m
EN8564SP-01 6,3 1/4 -4 6,2 7,0 14,1 15,3 17,1 18,7 45 6525 90 13050 180 26100 150 0,64
EN8564SP-02 10 3/8 -6 9,3 10,1 16,9 18,1 20,6 22,2 44,5 6450 89 12905 178 25810 180 0,75
EN8564SP-03 12,5 1/2 -8 12,3 13,5 19,4 21,0 23,8 25,4 41,5 6020 83 12035 166 24070 230 0,89
EN8564SP-04 16 5/8 -10 15,5 16,7 23,0 24,6 27,4 29,0 35 5075 70 10150 140 20300 250 1,10
EN8564SP-05 19 3/4 -12 18,6 19,8 27,4 29,0 31,4 33,0 35 5075 70 10150 140 20300 300 1,50
EN8564SP-06 25 1 -16 25,0 26,4 34,5 36,1 38,5 40,9 28 4060 56 8120 112 16240 340 2,00
EN8564SP-07 31,5 1-1/4 -20 31,4 33,0 45,0 47,0 49,2 52,4 21 3045 42 6090 84 12180 460 3,00
EN8564SP-08 38 1-1/2 -24 37,7 39,3 51,4 53,4 55,6 58,8 18,5 2680 37 5365 74 10730 560 3,40
EN8564SP-09 51 2 -32 50,4 52,0 64,3 66,3 68,2 71,4 16,5 2390 33 4785 66 9570 660 4,35

SAE 100 R13 manguera de goma hidráulica de alta presión

Construcción

  • Tubo: Negro, resistente al aceite, neopreno (CR).
  • Refuerzo: Múltiples pilas en espiral de alambres de acero envueltos en direcciones alternas.
  • Cubierta: Caucho sintético resistente al aceite y a la intemperie.
  • Temperatura: -40 °C a + 120 °C (-40 °F a + 250 °F).

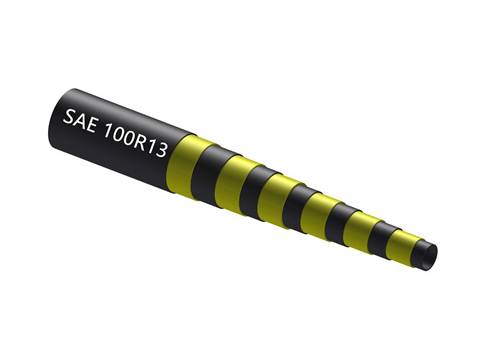

Un dibujo de la manguera hidráulica SAE 100R13 muestra cables de acero de seis espirales.

HPH-09: Dibujo de manguera hidráulica SAE 100R13.

Tres piezas de SAE 100R13 manguera hidráulica de alta presión con especificaciones impresas.

HPH-10: SAE 100R13 manguera hidráulica de alta presión.

Tabla 5: Especificación técnica de la manguera de goma hidráulica de alta presión SAE 100 R13
Artículo Tamaño Tamaño SAE ¡I! D! ¡Reinforcement W! D! ¡O! D! ¡Max! W! P! Prueba de presión P.P. ¡Min! B! P! ¡Min! B! R! Peso
Mm Pulgadas Tablero Min Máx. Min Máx. Min Máx. MPa Psi MPa Psi MPa Psi Mm Kg/m
HPHR13-01 19 3/4 -12 18,6 19,8 28,2 29,8 31,0 33,2 35 5075 70 10150 140 20300 240 2,10
HPHR13-02 25 1 -16 25,0 26,4 34,9 36,4 37,6 39,8 35 5075 70 10150 140 20300 300 2,88
HPHR13-03 31,5 1-1/4 -20 31,4 33,0 45,6 48,0 48,3 51,3 35 5075 70 10150 140 20300 420 4,20
HPHR13-04 38 1-1/2 -24 37,7 39,3 53,1 55,5 55,8 58,8 35 5075 70 10150 140 20300 500 5,00
HPHR13-05 51 2 -32 50,4 52,0 66,9 69,3 69,5 72,7 35 5075 70 10150 140 20300 640 7,00

SAE 100 R15 manguera de goma hidráulica de alta presión

Construcción

  • Tubo: Negro, resistente al aceite, neopreno (CR).
  • Refuerzo: Refuerzo: múltiples pilas en espiral de alambre de acero pesado envuelto en direcciones alternas.
  • Cubierta: Cubierta: aceite y caucho sintético resistente a la intemperie.
  • Temperatura: Temperatura: -40 °C a + 120 °C (-40 °F a + 250 °F).
Dibujos de mangueras hidráulicas SAE 100R15-4 y SAE 100R14-6.

HPH-11: Dos tipos de mangueras hidráulicas de alta presión SAE 100R15.

Una pieza de mangueras hidráulicas SAE 100R15 muestra la estructura de la sección.

SAEH-12: SAE 100R15-4 manguera hidráulica.

Tabla 6: Especificación técnica de la manguera de goma hidráulica de alta presión SAE 100 R15
Artículo Tamaño Tamaño SAE ¡I! D! ¡Reinforcement W! D! ¡O! D! ¡Max! W! P! Prueba de presión P.P. ¡Min! B! P! ¡Min! B! R! Peso
Mm Pulgadas Tablero Min Máx. Máx. Máx. MPa Psi MPa Psi MPa Psi Mm Kg/m
HPHR15-01 10 3/8 -6 9,3 10,1 20,3 23,3 42 6090 84 12180 168 24360 150 0,80
HPHR15-02 12,7 1/2 -8 12,3 13,5 24,0 26,8 42 6090 84 12180 168 24360 200 0,95
HPHR15-03 19 3/4 -12 18,6 19,8 32,0 36,1 42 6090 84 12180 168 24360 265 1,85
HPHR15-04 25 1 -16 25,0 26,4 38,9 42,9 42 6090 84 12180 168 24360 330 2,90
HPHR15-05 31,5 1-1/4 -20 31,4 33,0 48,4 51,5 42 6090 84 12180 168 24360 445 4,20
HPHR15-06 38 1-1/2 -24 37,7 39,3 56,3 59,6 42 6090 84 12180 168 24360 530 5,60
Cuatro manguera hidráulica termoplástica con accesorios de latón NPT.

SAEH-13: Manguera hidráulica termoplástica 100R8 con accesorios NPT.

Cuatro manguera hidráulica de alta presión EN 853 1SN con accesorios NPT de acero inoxidable.

SAEH-14: Manguera hidráulica de alta presión EN 853 1SN con accesorios NPT.

Tres manguera hidráulica de alta presión EN 856 4SN con acero inoxidable H tipo 90 ° flexión.

SAEH-15: Manguera hidráulica de alta presión EN 856 4SN con tipo H 90 ° de flexión.

Tres manguera hidráulica de alta presión EN 856 4SP con acero inoxidable resistente tipo H.

SAEH-16: Manguera hidráulica de alta presión EN 856 4SP con conexión de tipo H pesada.

Cuando se ponga en contacto con nosotros, proporcione sus requisitos detallados.

Eso nos ayudará a darle una cotización válida.
