La manguera hidráulica de baja presión trenzada textil es commonly aplicada a la succión y el retorno line, entrega antiestática line, y aplicaciones de vacío para petróleo y fluidos hidráulicos a base de agua, especialmente donde routing apretado se requiere con urgencia. También es including mangueras de retorno, lubricante lines y aire lines sin aplicaciones de freno.
Manguera hidráulica de baja presión SAE 100R4
Construcción
- Tubo: Negro, resistente al aceite, nitrilo (NBR).
- Reinforcement: Una capa o pilas de fibras textiles tejidas o trenzadas con una espiral adecuada de alambre de acero del cuerpo.
- Cubierta: Un aceite y un caucho sintético resistente a la intemperie.
- Temperatura: -40 °C a + 100 °C (-40 °F a + 212 °F).
LPH-03: SAE 100R4 manguera hidráulica de baja presión drawing.

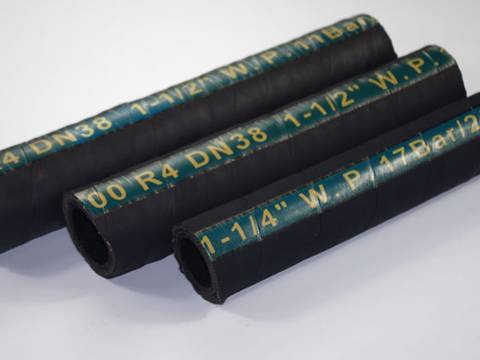

LPH-03: Manguera hidráulica de baja presión SAE 100R4.
| Artículo | Tamaño | Tamaño SAE | I.D. | O.D. | Max. W.P. | Presión de la prueba P.P. | Min. B.P. | Min. B.R. | Peso | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| mm | inch | Guión | Min. | Max. | Max. | MPa | PSI | MPa | PSI | MPa | PSI | mm | Kg/m | |
| SAER4-01 | 19 | 3/4 | -12 | 18,2 | 19,8 | 34,9 | 2,1 | 305 | 4,2 | 610 | 8,4 | 1210 | 125 | 0,92 |
| SAER4-02 | 25 | 1 | -16 | 24,6 | 26,2 | 41,3 | 1,7 | 250 | 3,5 | 510 | 7 | 1015 | 150 | 1,10 |
| SAER4-03 | 31,5 | 1-1/4 | -20. | 30,6 | 33 | 50,8 | 1,4 | 200 | 2,8 | 410 | 5,6 | 810 | 200 | 1,30 |
| SAER4-04 | 38 | 1-1/2 | -24 | 36,9 | 39,3 | 57,2 | 1,05 | 150 | 2,1 | 305 | 4,2 | 610 | 255 | 1,80 |
| SAER4-05 | 51 | 2 | -32 | 49,2 | 52,4 | 69,9 | 0,7 | 100 | 1,4 | 200 | 2,8 | 410 | 300 | 2,23 |
| SAER4-06 | 63 | 2-1/2 | -40 | 61,9 | 65,1 | 82,6 | 0,4 | 60 | 0,85 | 120 | 1,7 | 250 | 355 | 3,23 |
| SAER4-07 | 76 | 3 | -48 | 74,6 | 77,8 | 95,3 | 0,4 | 60 | 0,8 | 120 | 1,6 | 230 | 460 | 4,25 |
| SAER4-08 | 89 | 3-1/2 | -56 | 87,3 | 90,5 | 107,9 | 0,3 | 40 | 0,6 | 90 | 1,25 | 180 | 530 | 5,05 |
| SAER4-09 | 102 | 4 | -64 | 100 | 103,2 | 120,7 | 0,25 | 40 | 0,5 | 70 | 1 | 145 | 610 | 5,60 |
Manguera hidráulica de baja presión SAE 100R6
Construcción
- Tubo: Caucho sintético resistente al aceite.
- Reinforcement: Fibra adecuada de una trenza.
- Cubierta: Aceite y caucho sintético resistente a la intemperie.
- Temperatura: -40 °C a + 100 °C (-40 °F a + 212 °F).
LPH-03: SAE 100R6 baja presión manguera hidráulica drawing.

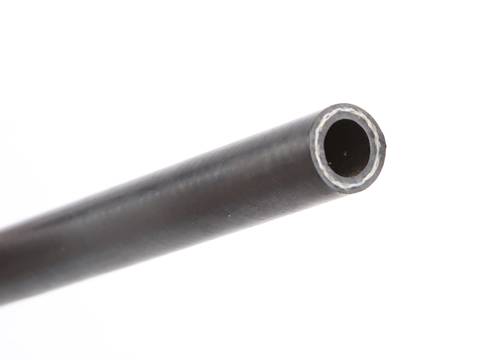

LPH-04: Manguera hidráulica de baja presión SAE 100R6.
| Artículo | Tamaño | Tamaño SAE | I.D. | O.D. | Max. W.P. | Presión de la prueba P.P. | Min. B.P. | Min. B.R. | Peso | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| mm | inch | Guión | Min. | Max. | Max. | MPa | PSI | MPa | PSI | MPa | PSI | mm | Kg/m | |
| LPR6-01 | 5 | 3/16 | -3. | 4,2 | 5,4 | 10,3 | 3,5 | 510 | 7 | 1015 | 14 | 2030 | 50 | 0,10 |
| LPR6-02 | 6,3 | 1/4 | -4. | 5,6 | 7,2 | 11,9 | 2,8 | 410 | 5,6 | 810 | 11,2 | 1620 | 65 | 0,13 |
| LPR6-03 | 8 | 5/16 | -5 | 7,2 | 8,8 | 13,5 | 2,8 | 410 | 5,6 | 810 | 11,2 | 1620 | 75 | 0,15 |
| LPR6-04 | 10 | 3/8 | -6 | 8,7 | 10,3 | 15,1 | 2,8 | 410 | 5,6 | 810 | 11,2 | 1620 | 75 | 0,18 |
| LPR6-05 | 12,5 | 1/2 | -8 | 11,9 | 13,5 | 19,0 | 2,8 | 410 | 5,6 | 810 | 11,2 | 1620 | 100 | 0,26 |
| LPR6-06 | 16 | 5/8 | -10 | 15,1 | 16,7 | 22,2 | 2,4 | 350 | 4,8 | 710 | 9,8 | 1420 | 125 | 0,34 |
| LPR6-07 | 19 | 3/4 | -12 | 18,3 | 19,9 | 25,4 | 2,1 | 310 | 4,2 | 610 | 8,4 | 1220 | 150 | 0,40 |
