Proporcionamos mangueras hidráulicas utilizadas in presión, así como la manguera hidráulica de suministro con trenza de alambre para alta temperatura.
Mangueras hidráulicas de trenza de alambre se pueden dividir into muchos tipos according al número de capa. Aquí vamos a in trduce dos kinds de mangueras hidráulicas de trenza de alambre que son ampliamente utilizados in los mercados. Son a saber manguera de la trenza del alambre de single y manguera doble de la trenza del alambre.
Mangueras trenzadas de alambre de acero Puede utilizarse para transportar petroquímicos y fluidos hidráulicos bajo presiones y temperaturas relativamente altas. Además, las mangueras trenzadas de alambre resistente al aceite pueden proporcionar conexiones flexibles entre tubos de acero in sistemas hidráulicos. Pueden find su Aplicaciones in los campos de mine soporte hidráulico, sistemas hidráulicos automáticos de campo de petróleo exploiting machine, proyectos mine y otros sectores industriales in, especialmente utilizado como componente jackhammer. Puede soportar in la temperatura de-40 °C a + 100 °C, y la temperatura máxima puede ser de + 125 °C. También la superficie de la manguera hidráulica trenzada del alambre de acero puede ser dos tipos including lisos y superficie de la tela.
Con el fin de proporcionar conexiones flexibles in sistemas hidráulicos sondea con tubing acero o tubos de acero single mangueras trenzadas de alambre tienen un tubo de goma, una capa single de alambre de acero trenzado y una cubierta de goma.
Construcción: La manguera hidráulica de la trenza de alambre single está hecha de caucho sintético resistente al aceite lining, single trenza de alambre reinforcement y aceite, combustible y cubierta de goma resistente a la abrasión.

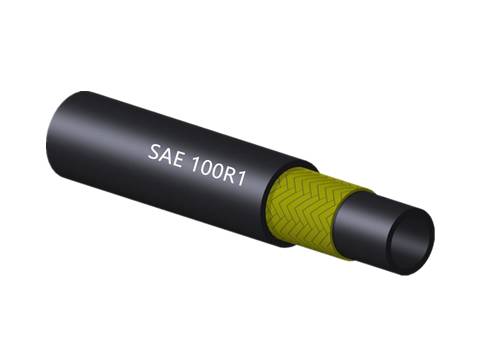

WBHH-01: Alambre trenzado SAE 100R1 manguera hidráulica drawing.

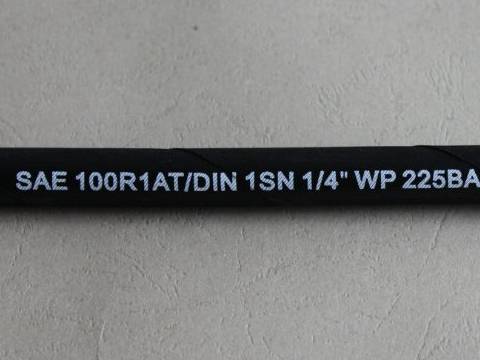

WBHH-02: Especificación del SAE 100 R1 y referencia de la presión.
| Artículo | Tamaño | Tamaño SAE | I.D. | Reinforcement W.D. | O.D. | Max. W.P. | Presión de la prueba P.P. | Min. B.P. | Min. B.R. | Peso | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | En | |||||||||||||||||
| mm | inch | Guión | Min. | Max. | Min. | Max. | Min. | Max. | Max. | MPa | PSI | MPa | PSI | MPa | PSI | mm | Kg/m | |
| SAE100R1-01 | 5 | 3/16 | -3. | 4,6 | 5,4 | 8,9 | 10,1 | 11,9 | 13,5 | 12,5 | 21 | 3045 | 42 | 6090 | 84 | 12810 | 90 | 0,20 |
| SAE100R1-02 | 6,3 | 1/4 | -4. | 6,2 | 7,0 | 10,6 | 11,7 | 15,1 | 16,7 | 14,1 | 19,2 | 2780 | 38,5 | 5580 | 77 | 11165 | 100 | 0,25 |
| SAE100R1-03 | 8 | 5/16 | -5 | 7,7 | 8,5 | 12,1 | 13,3 | 16,7 | 18,3 | 15,7 | 17,5 | 2540 | 35 | 5075 | 70 | 10150 | 115 | 0,31 |
| SAE100R1-04 | 10 | 3/8 | -6 | 9,3 | 10,1 | 14,5 | 15,7 | 19,0 | 20,6 | 18,1 | 15,7 | 2280 | 31,5 | 4570 | 63 | 9135 | 125 | 0,36 |
| SAE100R1-05 | 12,5 | 1/2 | -8 | 12,3 | 13,5 | 17,5 | 19,0 | 22,2 | 23,8 | 21,5 | 14 | 2030 | 28 | 4060 | 56 | 8120 | 180 | 0,45 |
| SAE100R1-06 | 16 | 5/8 | -10 | 15,5 | 16,7 | 20,6 | 22,2 | 25,4 | 27,0 | 24,7 | 10,5 | 1520 | 21 | 3045 | 42 | 6090 | 205 | 0,52 |
| SAE100R1-07 | 19 | 3/4 | -12 | 18,6 | 19,8 | 24,6 | 26,2 | 29,4 | 31,0 | 28,6 | 8,7 | 1260 | 17,5 | 2540 | 35 | 5075 | 240 | 0,65 |
| SAE100R1-08 | 25 | 1 | -16 | 25,0 | 26,4 | 32,5 | 34,1 | 36,9 | 39,3 | 36,6 | 7 | 1015 | 14 | 2030 | 28 | 4060 | 300 | 0,91 |
| SAE100R1-9 | 31,5 | 1-1/4 | -20. | 31,4 | 33,0 | 39,3 | 41,7 | 44,4 | 47,6 | 44,8 | 4,3 | 620 | 8,7 | 1260 | 17,5 | 2540 | 420 | 1,30 |
| SAE100R1-10 | 38 | 1-1/2 | -24 | 37,7 | 39,3 | 45,6 | 48,0 | 50,8 | 54,0 | 52,0 | 3,5 | 510 | 7 | 1015 | 14 | 2030 | 500 | 1,70 |
| SAER1-11 | 51 | 2 | -32 | 50,4 | 52,0 | 58,7 | 61,9 | 65,1 | 68,3 | 65,9 | 2,6 | 380 | 5,2 | 750 | 10,5 | 1520 | 630 | 2,00 |
Cuando la manguera de la trenza del alambre de single no puede proporcionar una medida de seguridad entonces una segunda capa de braiding del alambre se añade. Y hay Dos razones A tener en cuenta para esto: el cable adicional proporciona una mayor presión de trabajo ing, y la trenza exterior in aún está protegida si la cubierta de la manguera se ha dañado y la trenza exterior puede oxidarse y fallar. Esta es una consideración importante donde las mangueras están sujetas a daños externos y luego left a cabo in el tiempo (por ejemplo, la granja machinery). Manguera hidráulica de doble trenza de alambre es ampliamente utilizado in la vida cotidiana y in industria debido a sus características de precio moderado, gran alcance de aplicaciones y providing de una medida de seguridad.
Este producto puede soportar muy alta temperatura, presión y vacío. Todas las posibilidades de estallido se han reducido en gran medida debido a la fabricación de la segunda trenza de alambre.
Manguera hidráulica doble de la trenza del alambre Construcción: Se hace del caucho sintético lining de la trenza resistente, de dos alambres del aceite reinforcement separado por la capa del caucho sintético, y la cubierta del caucho sintético que es aceite, combustible, tiempo y abrasión resistentes.
WBHH-03: Alambre trenzado SAE 100R2 manguera hidráulica drawing.

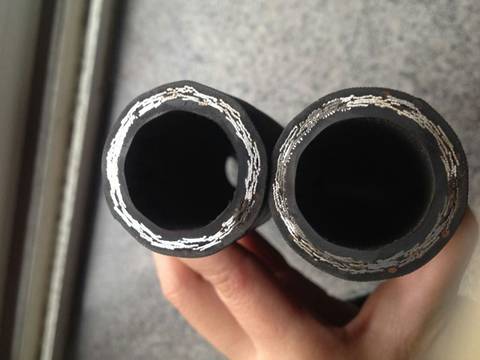

WBHH-04: Alambre de acero de alta resistencia de la Dos-trenza reinforcement SAE 100 R2
| Artículo | Tamaño | Tamaño SAE | I.D. | Reinforcement W.D. | O.D. | Max. W.P. | Presión de la prueba P.P. | Min. B.P. | Min. B.R. | Peso | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | En | |||||||||||||||||
| mm | inch | Guión | Min. | Max. | Min. | Max. | Min. | Max. | Max. | MPa | PSI | MPa | PSI | MPa | PSI | mm | Kg/m | |
| SAE100R2-01 | 5 | 3/16 | -3. | 4,6 | 5,4 | 10,6 | 11,7 | 15,1 | 16,7 | 14,1 | 35 | 5075 | 70 | 10150 | 140 | 20300 | 90 | 0,32 |
| SAE100R2-02 | 6,3 | 1/4 | -4. | 6,2 | 7 | 12,1 | 13,3 | 16,7 | 18,3 | 15,7 | 35 | 5075 | 70 | 10150 | 140 | 20300 | 100 | 0,36 |
| SAE100R2-03 | 8 | 5/16 | -5 | 7,7 | 8,5 | 13,7 | 14,9 | 18,3 | 19,8 | 17,3 | 29,7 | 4310 | 59,5 | 8630 | 119 | 17255 | 115 | 0,45 |
| SAE100R2-04 | 10 | 3/8 | -6 | 9,3 | 10,1 | 16,1 | 17,3 | 20,6 | 22,2 | 19,7 | 28 | 4060 | 56 | 8120 | 112 | 16240 | 125 | 0,54 |
| SAE100R2-05 | 12,5 | 1/2 | -8 | 12,3 | 13,5 | 19 | 20,6 | 23,8 | 25,4 | 23,1 | 24,5 | 3550 | 49 | 7110 | 98 | 14210 | 180 | 0,68 |
| SAE100R2-06 | 16 | 5/8 | -10 | 15,5 | 16,7 | 22,2 | 23,8 | 27 | 28,6 | 26,3 | 19,2 | 2780 | 38,5 | 5580 | 77 | 11165 | 205 | 0,8 |
| SAE100R2-07 | 19 | 3/4 | -12 | 18,6 | 19,8 | 26,2 | 27,8 | 31 | 32,5 | 30,2 | 15,7 | 2280 | 31,5 | 4570 | 63 | 9135 | 240 | 0,94 |
| SAE100R2-08 | 25 | 1 | -16 | 25 | 26,4 | 34,1 | 35,7 | 38,5 | 40,9 | 38,9 | 14 | 2030 | 28 | 4060 | 56 | 8120 | 300 | 1,35 |
| SAE100R2-09 | 31,5 | 1-1/4 | -20. | 31,4 | 33 | 43,2 | 45,6 | 49,2 | 52,4 | 49,6 | 11,3 | 1640 | 22,7 | 3290 | 45,5 | 6600 | 420 | 2,15 |
| SAE100R2-10 | 38 | 1-1/2 | -24 | 37,7 | 39,3 | 49,6 | 52 | 55,6 | 58,7 | 56 | 8,7 | 1260 | 17,5 | 2540 | 35 | 5075 | 500 | 2,65 |
| SAE100R2-11 | 51 | 2 | -32 | 50,4 | 52 | 62,3 | 64,7 | 68,3 | 71,4 | 68,6 | 7,8 | 1130 | 15,7 | 2280 | 31,5 | 4570 | 630 | 3,42 |
WBHH-05: Braid manguera hidráulica de producción line.
